第1题
【说明】
某市为了规范疫苗接种工作,提升效率,并为抗击疫情提供疫苗接种数据支撑,需要开发一个信息系统。请根据下述需求描述完成该系统的数据库设计。
【需求描述】
( )记录疫苗供应商的信息,包括供应商名称、地址和一个电话。
( )记录接种医院的信息,包括医院名称、地址和一个电话。
( )记录被接种者个人信息,包括姓名、身份证号和一个电话。
( )记录接种者的疫苗接种信息,包括接种医院信息、被接种者信息、疫苗供应商名称和接种日期。为了提高免疫力,接种者可能需要进行多次疫苗接种(每天最多接种一次),但每次都可以在全市任意一家医院进行疫苗接种。
【概念模型设计】

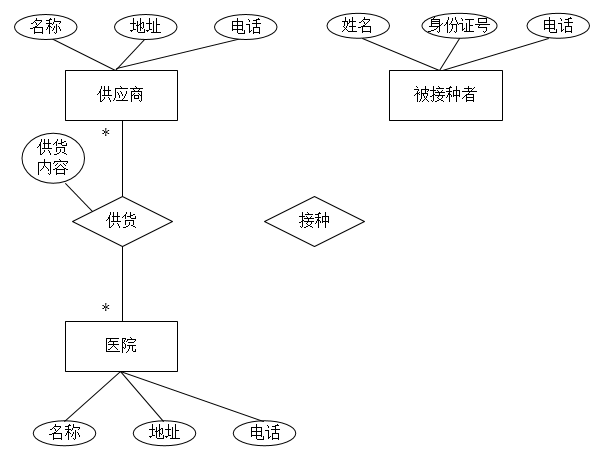

根据需求阶段收集的信息,设计的实体联系图(不完整)如图1-1所示。

【逻辑结构设计】
根据概念模型设计阶段完成的实体联系图,得出如下关系模式(不完整 ):
供应商(供应商名称,地址,电话 )
医院(医院名称,地址,电话)
供货(供应商名称,(a),供货内容)
被接种者(姓名,身份证号,电话)
接种(被接种者身份证号,(b),医院名称,供应商名称)
(4分)
根据问题描述,补充图1-1的实体联系图(不增加新的实体)。
(4分)
补充逻辑结构设计结果中的(a)、(b)两处空缺,并标注主键和外键完整性约束。
(7分)
若医院还兼有核酸检测的业务,检测者可能需要进行多次核酸检测(每天最多检测1次),但每次都可以在全市任意一家医院进行检测。
请在图1-1中增加“被检测者”实体和相应的属性、医院和被检测者之间的“检测”联系和必要的属性,并给出新增加的关系模式。
“被检测者”实体包括姓名、身份证号、住址和一个电话。“检测”联系需要包括检测日期和检测结果等。
中级 数据库系统工程师 2022年 上半年 下午试卷 案例
