第1题
阅读下列说明,回答问题1至问题4 ,将解答填入答题纸的对应栏内。

【说明】

某婚庆公司为了便于开展和管理公司各项业务活动、方便用户,提高公司的知名度和 影响力,拟构建一个基于网络的婚礼策划系统。

【需求分析】

1.公司设有受理部、策划部和其他部门。部门信息包括部门号、部门名、部门主管、 联系方式。每个部门只有一名主管,每个主管只负责一个部门的管理工作:一个部门有多名员工,每名员工只属于一个部门。

2. 员工信息包括员工号、姓名、部门号、职位、联系方式和薪资;其中,职位包括主 管、业务员、策划员等。业务员负责受理用户申请,设置受理标志,并填写业务员的员工 号。一名业务员可以受理多个用户申请,但一个用户申请只能由一名业务员受理。

3. 用户信息包括用户号、用户名、电话、联系地址。其中,用户号唯一标识用户信息

中的每一个元组。 J

4. 用户申请信息包括申请号、婚礼日期、婚礼地点、用户号、预算费用、受理标志和 业务员(参照员工关系的员工号)。申请号唯一标识申请信息中的每一个元组,且一个用户可以提交多个申请,但一个用户申请只对应一个用户号。

5. 策划部主管为己受理的用户申请制定婚礼策划任务。策划任务包括申请号、策划内容、参与人数、要求完成时间、主管(参照员工关系的员工号),申请号唯一标识策划任 务的每一个元组。一个策划任务只对应一个己受理的用户申请,但一个策划任务可由多名策 划员参与执行,且一名策划员可以参与执行多项策划任务。

【概念模型设计 】

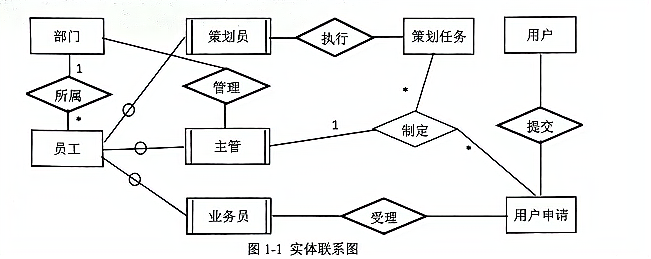

根据需求阶段收集的信息,设计的实体联系图和关系模武(不完整)如下:



【关系模式设计】

部门(部门号,部门名称,主管,电话,邮箱号)

员工(员工号,姓名,(),职位,联系方式,薪资)

用户(用户号,用户名,联系电话,联系地址)

用户申请(申请号。婚礼日期,婚礼地点,用户号,()受理标志 () 策划任务() 策划内容,

参与人数, 要求完成时间,主管)

执行(申请号,策划员,实际完成时间)

问题:1.1
根据题意,将关系模式中的空(a)-(d)的属性补充完整,并填入答题纸对应的位置上。
问题:1.2
根据需求分析,可以得出图1-1所示的实体联系图中联系的类型。请按以下描述确定联系类型并填入答题纸对应的位置上。
部门与主管之间的“管理”联系类型为( e )
策划员与策划任务之间的“执行”联系类型为(F)
用户申请与业务员之间的"受理"联系类型为 (g)
用户与用户申请之间的提交” 联系类型为(h)
问题:1.3
用户申请关系的主键为(i),用户申请关系的外键为 (j) (k).
策划任务关系的主键为( 1),策划任务关系的外键为(m)
问题:1.4
请问"执行"关系的主键为(申请号,策划员)的说法正确吗?为什么?
