第1题
试题一(25分)
阅读以下说明,回答问题1至问题4,将解答填入答题纸对应的解答栏内。
【说明】

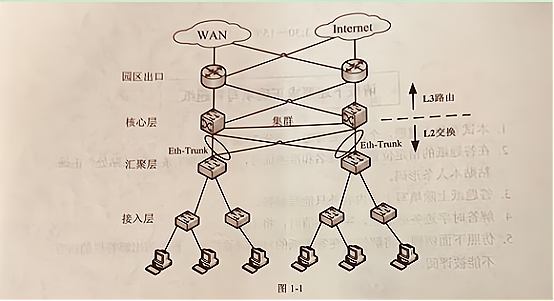

某园区组网图如图1-1所示。该网络中接入交换机利用QinQ技术实现二层隔离,根据不同位置用户信息打外层VLAN标记,可以有效避免广播风暴,实现用户到网关流量的统一管理。同时,在网络中部署集群交换机系统CSS及 Eth-trunk,提高网络的可靠性。
【问题2】(6分)
当该园区网用户接入点增加,用户覆盖范围扩大,同时要求提高网络可靠性时,某网络工程师拟采用环网接入+虚拟网关的组网方式
( )如何调整交换机的连接方式组建环网?
( )在接入环网中如何避免出现网络广播风暴?
( )简要回答如何设置虚拟网关。
【问题1】(8分)
请简要分析该网络接入层的组网特点(优点及缺点各回答2点)。
【问题3】(6分)
该网络通过核心层进行认证计费,可采用的认证方式有哪些?
【问题4】(5分)
( )该网络中,出口路由器的主要作用有哪些?
( )应添加什么设备加强内外网络边界安全防范?放置在什么位置?
