第1题
阅读下列说明,回答问题1至问题3,将解答填入答题纸的对应栏内。

【说明】

某医院为了整合医院资源,解决病人就医难的问题,拟构建一套网络预约就医信息管理系统,以方便医院管理和病人就诊。该系统的部分功能及初步需求分析的结果如下

所述:

(1) 科室信息包括科室号、科室名、科室电话、负责人。其中科室号唯一标识科室关系中的每一个元组,一个科室有多名医生和多名护士,但一个医生或护士只属于一个科室。

(2) 职工信息包括职工号、姓名、岗位、所属科室、电话、联系方式。其中职工号唯一标识职工关系中的每一个元组;属性岗位有医生、护士等。

(3) 病人信息包括身份证号、姓名、性别、电话、通信地址,其中身份证号唯一标识病人关系中的每一个元组。

(4) 就医申请信息包括申请号、病人身份证号、联系电话、预约科室、预约医生、预约时间、预约状态。一个申请号对应唯一的一个就医申请;一个病人可以有多个就医申请,但一个就医申请只对应唯一的一个病人身份证号;预约状态有两种成功和不成功,医生只为预约成功的病人看病,并且记录病情。

【概念模型设计】

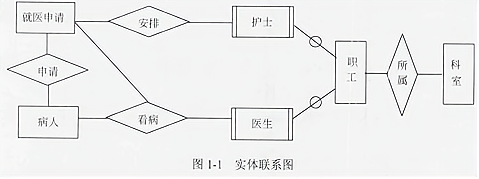

根据需求阶段收集的信息,设计的实体联系图如图1-1所示。



【关系模式设计】

科室((a),科室名,科室电话,负责人)

职工(职工号,姓名,岗位,(b),电话,联系方式)

病人((c),姓名,性别,电话,通信地址)

就医申请((d),病人身份证号,联系电话,预约科室,(e),预约时间,预约状态)

看病(申请号,身份证号,(f),病情)

安排(申请号,操作时间,护士号)
问题:1.1
根据题意,将关系模式中的空(a)~(f)的属性补充完整,并填入答题纸对应的位置上。
问题:1.2
根据题意,可以得出图1-1所示的实体联系图中四个联系的类型,两个实体集之间的联系类型分为三类:一对一(1:1)、一对多(1:n)和多对多(m:n)。请按以下描述确定联系类型并填入答题纸对应的位置上。
病人与就医申请之间的“申请”联系类型为(g) ;
护士与就医申请之间的“安排”联系类型为(h) ;
医生、病人和就医申请之间的“看病”联系类型为(i);
科室与职工之间的“所属”联系类型为(j)。
问题:1.3
若关系中的某一属性或属性组的值能唯一标识一个元组,则称该属性或属性组为主键;“科室号唯一标识科室关系中的每一个元组”,故科室号为科室关系的主键。请分别指出病人、就医申请、看病关系模式的主键。
