第1题

[说明]
某公司欲开发一款外卖订餐系统,集多家外卖平台和商户为一体,为用户提供在线浏览餐品、订餐和配送等服务。该系统的主要功能是:


1.入驻管理。用户注册:商户申请入驻,设置按时间段接单数量阅值等。系统存储商户/用户信息。


2.餐品管理。商户对餐品的基本信息和优惠信息进行发布、修改、删除。系统存储相关信息。


3.订餐。用户浏览商户餐单,选择餐品及数量后提交订餐请求。系统存储订餐订单。


4.订单处理。收到订餐请求后,向外卖平台请求配送。外卖平台接到请求后发布配送单,由平台骑手接单,外卖平台根据是否有骑手接单返回接单状态。若外卖平台接单成功,系统给支付系统发送支付请求,接收支付状态。支付成功,更新订单状态为已接单,向商户发送订餐请求并由商户打印订单,给用户发送订单状态:若支付失败,更新订单状态为下单失败,向外卖平台请求取消配送,向用户发送下单失败。若系统接到外卖平台返回接单失败或超时未返回接单状态,则更新订单状态为下单失败,向用户发送下单失败。


5.配送。商户备餐后,由骑手取餐配送给用户。送达后由用户扫描骑手出示的订单上的配送码后确认送达,订单状态更改为已送达,并发送给商户。

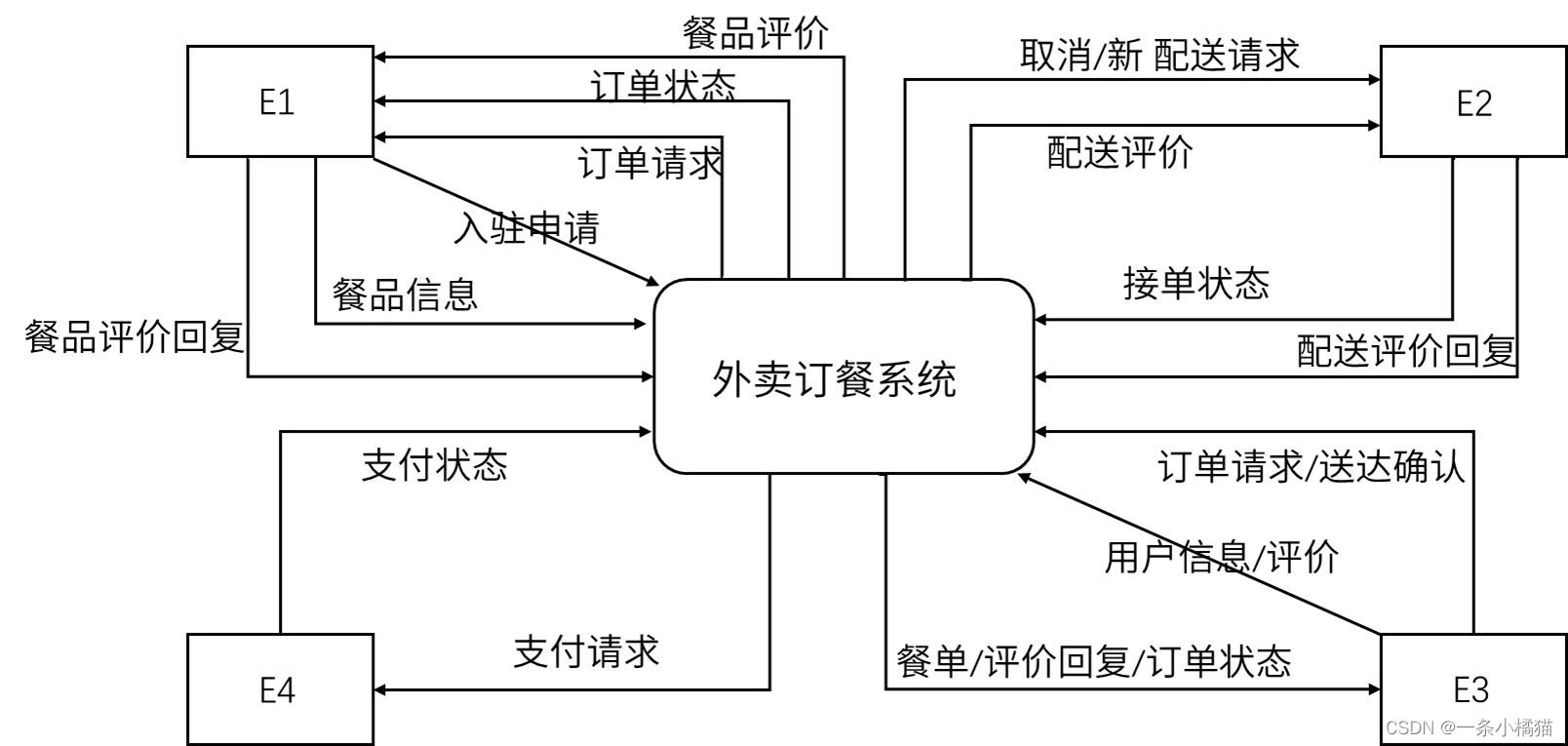

6.订单评价。用户可以对订单餐品、骑手配送服务进行评价,推送给对应的商户、所在外卖平台,商户和外卖平台对用户的评价进行回复。系统存储评价。现采用结构化方法对外卖订餐系统进行分析与设计,获得如图1-1所示的上下文数据。

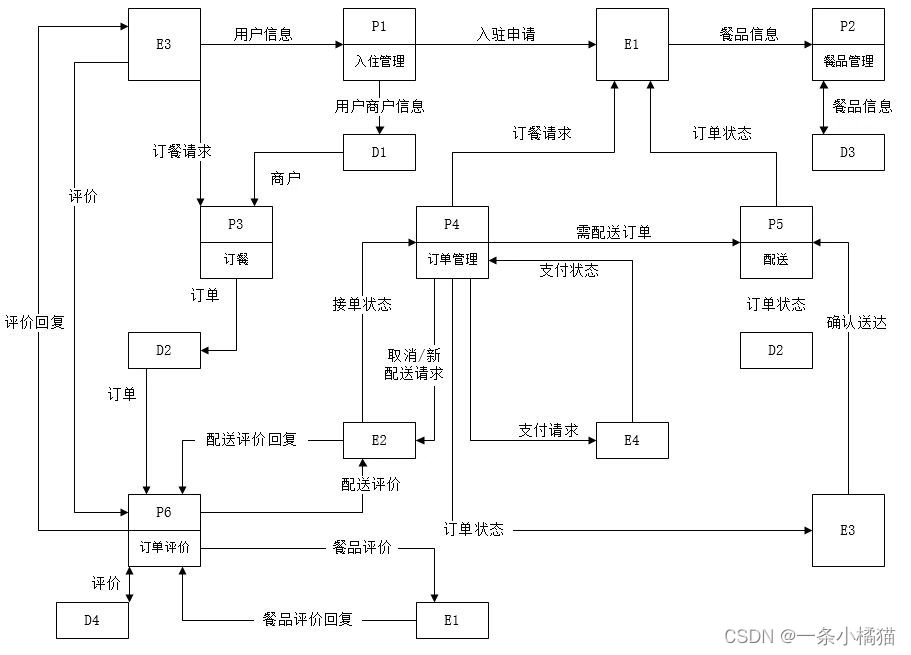

流图和图1-2所示的0层数据流图。


(4分)
使用说明中的词语,给出图1-1的实体E1~E4的名称。
(4分)
使用说明中的词语,给出图1-2中的数据存储D1-D4 的名称。
(4分)
根据说明和图中术语,补充图1-2中缺失的数据流及其起点和终点。
(3分)
根据说明,采用结构化语言对“订单处理”的加工逻辑进行描述。
中级 软件设计师 2022年 上半年 下午试卷 案例
正确答案:答案见解析
