第1题
某小区快递驿站代收发各家快递公司的包裹,为规范包裹收发流程,提升效率,需要开发一个信息系统。请根据下述需求描述完成该系统的数据库设计。
【需求描述】
( )记录快递公司和快递员的信息。快递公司信息包括公司名称、地址和一个电话;快递员信息包括姓名、手机号码和所属公司名称。一个快递公司可以有若干快递员,一个快递员只能属于一家快递公司。
( )记录客户信息,客户信息包括姓名、手机号码和客户等级。驿站对客户进行等级评定,等级高的客户在驿站投递包裹有相应的优惠。
( )记录包裹信息,便于快速查找和管理。包裹信息包括包裹编号、包裹到达驿站时间、客户手机号码和快递员手机号码。快递驿站每个月根据收发的包裹数量,与各快递公司结算代收发的费用。
(6分)
【概念模型设计】

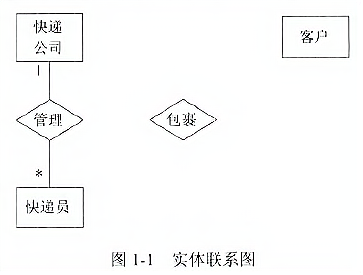

根据需求阶段收集的信息,设计的实体联系图(不完整)如图1-1所示。

根据需求描述,补充图1-1的实体联系图。
(4分)
补充下列逻辑结构设计中的(a)、(b)两处空缺,并描述完整性约束关系。
【逻辑结构设计】

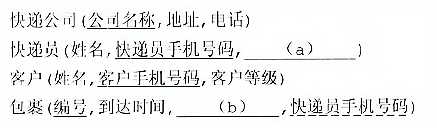

根据概念模型设计阶段完成的实体联系图,得出如下关系模式(不完整):

(5分)
若快递驿站还兼有代缴水电费业务,请增加新的“水电费缴费记录”实体,并给出客户和水电费缴费记录之间的“缴纳”联系,对图1-1进行补充。“水电费缴费记录”实体包括编好、客户手机号码、缴费类型、金额和时间,请给出“水电费缴费记录”的关系模式,并说明其完整性约束。
中级 信息系统管理工程师 2020年 下半年 下午试卷 案例
正确答案:
你的答案:
请先在app激活
知识点:
未分类
试卷:
2020年 下半年 下午试卷 案例
