软考真题
第2题

试题二(共15分)

阅读下列说明,回答问题1至间题3,将解答填入答题纸的对应栏内。

【说明】

某新能源汽车公司为了提升效率,需要开发一个汽车零件采购系统。请根据下述需求描述完成该系统的数据库设计。

【需求描述】

(1)  记录供应商的信息,包括供应商的名称、地址和一个电话。

(2)  记录零件的信息,包括零件的编码、名称和价格。

(3)  记录车型信息,包括车型的编号、名称和规格。

(4)  记录零件采购信息。某个车型的某种零件可以从多家供应商采购,某种零件也可以被多个车型采用,某家供应商也可以供应多种零件:还包括采购数量和采购日期。

【概念结构设计】

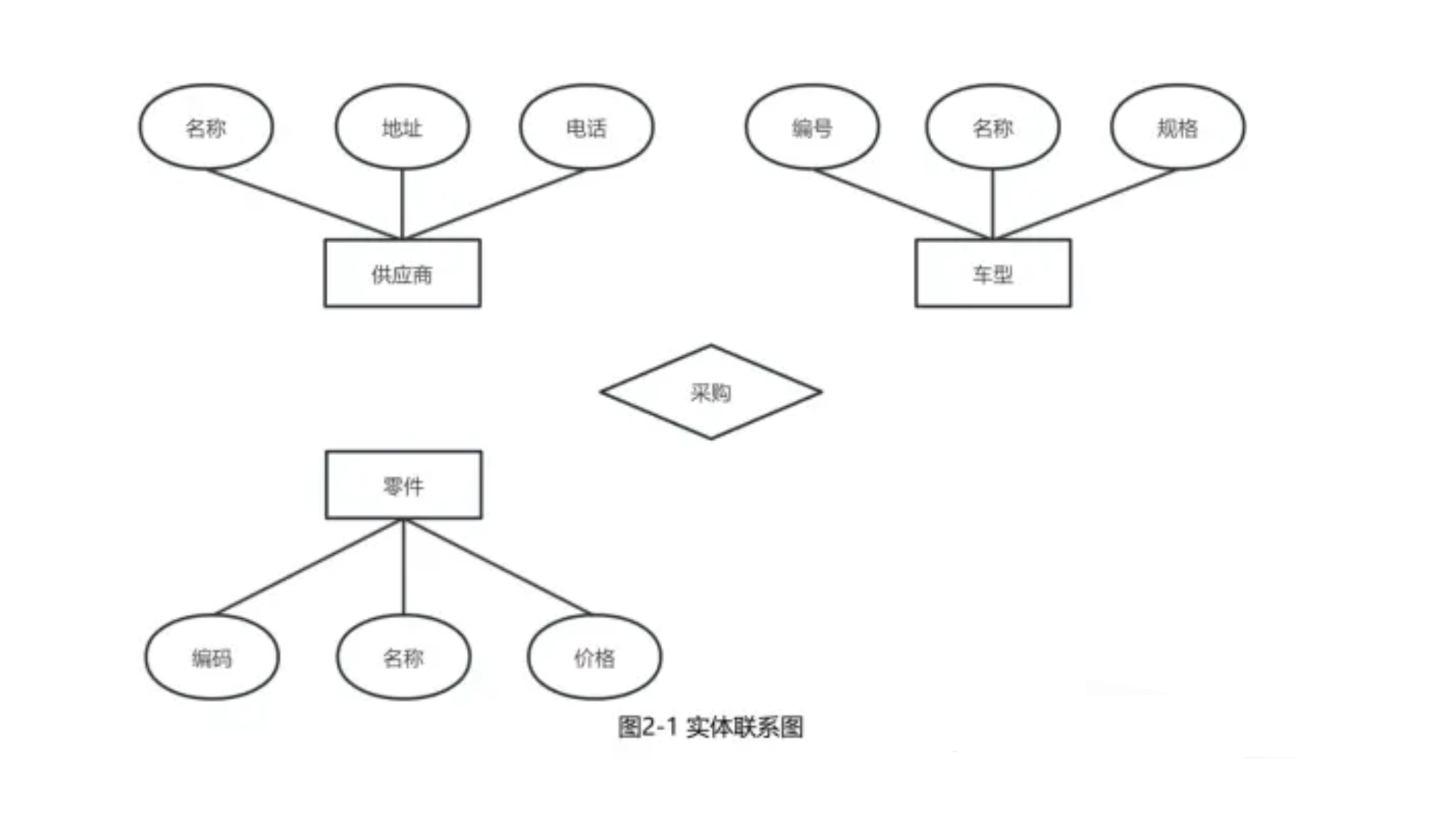

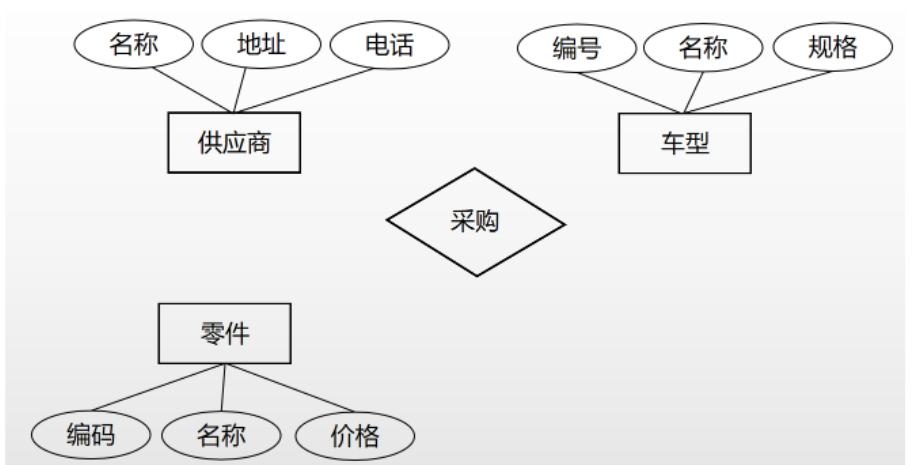

根据需求阶段收集的信息,设计的实体联系图(不完整)如图1-1所示。

【逻辑结构设计】

根据概念结构设计阶段完成的实体联系图,得出如下关系模式(不完整):

供应商(名称,地址,电话)

零件(编码,名称,价格)

车型(编号,名称,规格)

采购(车型编号,供应商名称,(a),(b),采购日期)

问题1(5分):根据描进补充图1的实体联系图(不增加新的实体)
问题2(3分):补充逻结构设计结果中的(a),(b)两处空缺并标注主键和外键完整性约束
问题3(7分):该汽车公司现新增如下需求:记录车型在全国门店的销售情况,门店信息包括门店的编号地址和电话,销售包括销售数量和销售日期等。 对原有设计进行以下修改以实现该需求: (1)在图1中体现门店信息及其车型销售情况、并标明新增的实体和联系及其心要属性 (2)给出新增加的关系模式并标注主键和外键完整性约束
